ND-40M HANDMADE LOADED SSS MIRROR NEODYMIUM PICKGUARD WITH COIL TAP ON NECK & BRIDGE PICKUPS AND ASAR TREBLE BLEED

                                                                                                                                                        DEMO VIDEOS:   https://www.youtube.com/watch?v=-XPu0om200U

                                https://www.youtube.com/watch?v=QzSVw1jf4Qg


                                https://www.youtube.com/watch?v=CWurACoK_r4&t=23s


                                https://www.youtube.com/watch?v=_pQbqgDeBl4&t=28s


                                                                           ENGLISH

MORE PHOTOS AT THE FUND OF ARTICLE...

Pre-wired Strat pickguard, with white covers (closed) and white knobs on mirror plate.

On request it is possible to replace both the covers and the knobs with other black ones.

VIDEO DEMOS (amateur):   https://www.youtube.com/watch?v=-XPu0om200U ;

 https://www.youtube.com/watch?v=QzSVw1jf4Qg ;

https://youtu.be/CWurACoK_r4 ;

https://www.youtube.com/watch?v=_pQbqgDeBl4&t=28s

Eleven configurations of pickups are possible.

CONTROLS:

- VOLUME (A500K, Alpha), equipped with full range treble bleed;

- FIRST TONE KNOB (500KA push-pull, with 22 nF / 100V MKP capacitor, acts on the neck pickup and on the central pickup). With the knob raised, the coils of the neck and bridge pickups are fully activated (Full Coil or HOT mode), for very powerful sounds and characterized by a greater presence of medium-low frequencies.

- Five-way pickup selector;

- ON / ON toggle switch located near the volume knob. (Telecaster mod.): Moving the lever towards the neck excludes the central pickup by simultaneously connecting the neck pickup in parallel with the bridge pickup (regardless of whether they are in HOT or COOL mode), in any position 5 way selector;

- SECOND TONE KNOB (500KA, 24mm, with 22 nF / 100V MKP capacitor), acts on the bridge pickup.

All the pickups have been wound and assembled by hand. The waxing took place in a paraffin and beeswax mixed bath. The neck pickup is RWRP compared to the other two. ALL ARE EQUIPPED WITH NEODYMIUM MAGNETS, which give characteristics of touch response, extension in frequency and articulation superior to any other type of magnetic material.

Rs: NECK pickup 6 Kohm COOL / 10 Kohm HOT; CENTRAL pickup 6 Kohm; BRIDGE pickup 6.5 Kohm COOL / 11.2 Kohm HOT.

All the pickups have the coils completely shielded by an aluminum foil coating, for an effective reduction of the picked up disturbances and are provided with professional coaxial cables.

However, despite the high output levels of this pickguard (mainly due to the use of neodymium magnets), the electronics are passive, so IT DOES NOT REQUIRE A BATTERY TO OPERATE.

THIS PICKGUARD IS SOLD ON REVERB.COM AND ON EBAY

                                                                     ITALIANO

ND-40 BATTIPENNA PICKGUARD PEARL WHITE SSS CON PICKUP AL NEODIMIO, COIL TAP A MANICO E PONTE E FULL RANGE TREBLE BLEED

 VIDEO DIMOSTRATIVI (amatoriali):

                  https://www.youtube.com/watch?v=-XPu0om200U

                  https://www.youtube.com/watch?v=QzSVw1jf4Qg


                  https://www.youtube.com/watch?v=CWurACoK_r4&t=23s


                  https://www.youtube.com/watch?v=_pQbqgDeBl4&t=28s

Battipenna precablato, con cover (chiuse) e manopole bianche su placca a specchio.

Su richiesta si possono sostituire sia le cover che le manopole con altre nere.

CONTROLLI:

- VOLUME (A500K, Alpha), dotato di treble bleed dinamica (versione ASAR): il suono rimane esattamente lo stesso ad ogni livello di volume, assolutamente uguale a quello ottenuto quando la manopola del volume viene mantenuta al livello massimo (10). Anche se la manopola è impostata solo a 1 o meno! Cambia solo il volume, non il tono ... come dovrebbe fare qualsiasi treble bleed mod. degna di questo nome (il fatidico risultato è stato ottenuto aggiungendo un altro componente, oltre al solito condensatore e resistenza).

- PRIMA MANOPOLA DEL TONO (500KA push-pull, con condensatore da 22 nF/100V MKP, agisce sul pickup al manico e su quello centrale).  Con la manopola sollevata, le bobine dei pickup al manico e ponte vengono attivate completamente (modalità Full Coil o HOT che dir si voglia), per sonorità molto potenti e caratterizzate da una maggiore presenza di frequenze medio-basse. La particolare combinazione della maggiore quantità di filo attivata con la intrinseca potenza dei magneti al neodimio, unitamente ad espansioni polari dalla geometria particolare, fanno sì che i pickup al manico e al ponte costituiscano alternative più che valide ai classici humbucker, con magneti in AlNiCo o ceramici che siano. Se la manopola viene tenuta abbassata, le bobine dei pickup al manico e ponte vengono tenute in modalità Coil Tap (COOL), rendendoli equilibrati, sia come livello del segnale che come timbro, al pickup centrale, per un assetto classicamente Strat SSS... anche se dalle prestazioni difficilmente equiparabili, almeno rispetto ai prodotti di serie.

- Selettore pickup a cinque vie;

- Switch a levetta ON/ON posto vicino alla manopola del volume. (Telecaster mod.): spostando la levetta verso il manico esclude il pickup centrale connettendo, contemporaneamente, il pickup al manico in parallelo con quello al ponte (indipendentemente dal fatto che questi siano in modalità HOT oppure COOL), in qualsiasi posizione il selettore 5 way si trovi.

Tutti i pickup sono stati avvolti e assemblati a mano con filo AWG43 (Il pickup al manico è RWRP rispetto agli altri due). Quindi sono stati cerati con bagno in miscela di paraffina e cera d'api, per evitare l'insorgere di qualsiasi problema di microfonicità (squeal). SONO TUTTI DOTATI DI MAGNETI AL NEODIMIO.

Resistenze in continua: MANICO 6 Kohm COOL / 10 Kohm HOT; CENTRALE 6 Kohm; PONTE 6,5 Kohm COOL / 11,2 Kohm in modalità HOT.

 Ogni pickup ha anche la bobina completamente schermata da un rivestimento in foglio di alluminio, per una efficace riduzione dei disturbi captati ed è fornito di cavetto coassiale professionale.

L'elettronica è comunque di tipo passivo quindi, nonostante gli elevati livelli di segnale in uscita dovuti principlamente all'impiego di magneti al neodimio, NON NECESSITA DI ALCUNA BATTERIA PER FUNZIONARE.

IL BATTIPENNA E' IN VENDITA SU MERCATINO MUSICALE, SU REVERB.COM E SU EBAY.

                                                            INDICE DEGLI ARTICOLI:

https://www.blogger.com/blogger.g?blogID=3741545381098661022#allposts

AlterSonusAudioResearch / ASAR amplification - CASSINO (FR)

CONTATTI: asar.amplification@gmail.com   altersonus@gmail.com

    PER ILNUMERO DI TELEFONO PREGO CONTATTARMI VIA EMAIL

ND-90 HANDMADE LOADED P90 / STRAT SC / P90 BLACK NEODYMIUM PICKGUARD WITH COIL TAP TO N&B, TELECASTER MOD. AND SUPER TREBLE BLEED


    VIDEO DEMO:      https://www.youtube.com/watch?v=asdyFXyXcuo   (CLEAN)

                                    https://www.youtube.com/watch?v=jYJGqKXtUBA   (OVERDRIVE)

                                    https://www.youtube.com/watch?v=CfqgrQcsuyg   (OVERDRIVE)






                                                                        ENGLISH

MORE PHOTOS PUBLISHED AT THE BOTTOM OF THE ARTICLE

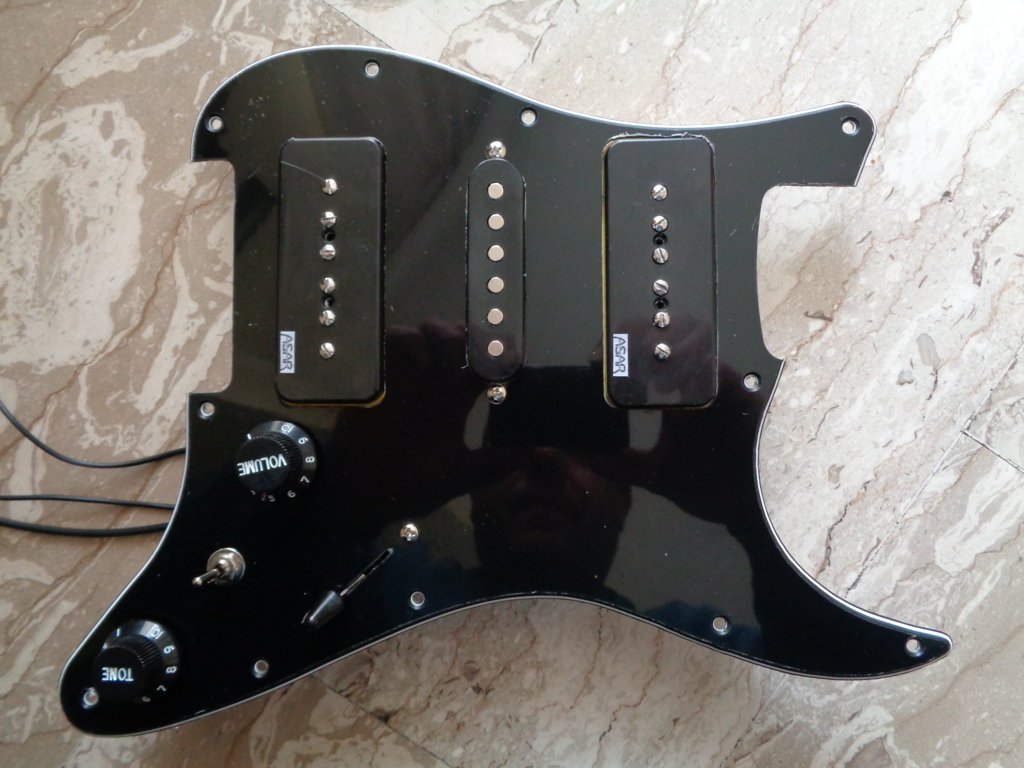

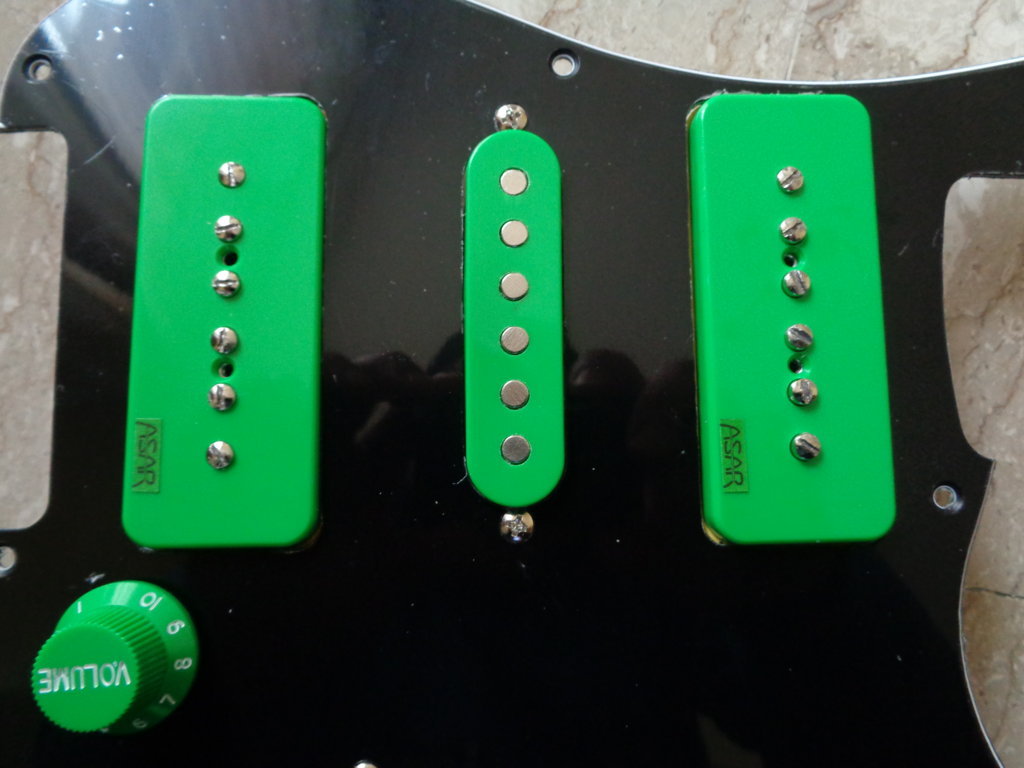

 Custom loaded Strat pickguard, with 3-ply Black White Black plate.

 Possible pickup configurations permitted are 11.

 CONTROLS:

  - VOLUME (A500K, ALPHA), equipped with dynamic treble bleed (ASAR version): the sound remains exactly the same at every volume level, absolutely equal as that obtained when the volume knob is held at the maximum level (10). Even if the knob is set just to 1 or less! It only changes the volume, not the tone ... like any treble bleed mod worthy of this name should do (this result was obtained by adding a more component, in addition to the usual capacitor and resistor).

  - TONE POT (A500K push-pull, with a 22nF MKP capacitor: works with all pickups); By pulling this knob up, the neck and the bridge P90 pickups are switched in "Full Coil" mode.  With the knob raised, the coils of the P90 pickups to the neck and bridge are fully activated (Full Coil mode), for very powerful sounds and characterized by a large presence of medium-low frequencies, such as to compete with the best humbuckers, but keeping the incisiveness and touch response typical of single coil pickups. If the knob is held down, the coils of the neck and bridge pickups are held in Coil Tap mode, for P90 timbres but not too far from the Strat single coil in a central position and typically Strat sound anyway.

 The dynamics and naturalness of the sounds of this pickguard are always at the highest levels, thanks to the incomparable characteristics of neodymium magnets as other rare earths.

 - 5-way switch (pickup selector);

 - ON/ON toggle switch, placed near to the volume knob (Telecaster mod.): Moving the lever towards the neck, excludes the middle pickup connecting, at the same time, the bridge pickup in parallel with the neck pickup (irrespective of  these pickups are in coil tapped mode or not), provided that the 5 way selector is in 2nd, 3rd, or 4th position.

 All the pickups have been assembled and wound by hand (scattered) using AWG42 wire (the neck pickup is RWRP compared to the other two). Then they were waxed with a mixture of paraffin and beeswax, to avoid the occurrence of any problem of microphony (squeal). ALL ARE POWERED WITH NEODYMIUM MAGNETS.

 Pickup coil resistances: NECK P90 Coil Tap 6.6 Kohm / Full Coil 10.2 Kohm; MIDDLE Strat Single Coil 6.5 Kohm; BRIDGE P90 Coil Tap 7.2 Kohm / Full Coil 12.4 Kohm.

 ll the pickups have the coils completely shielded by an aluminum foil coating (of the same type used to screen the rear of the pickguard), for an effective reduction of the picked up disturbances. Everyone are equipped with professional coaxial cables. The back of the pickguard is shielded with an aluminum sheet covering the whole surface (see attached pics).

 NO BATTERY NEEDED.

 THIS PICKGUARD IS SOLD ON EBAY

                                                                    ITALIANO

  ND-90 BATTIPENNA PICKGUARD NERO 3PLY CON PICKUP P90/STRAT SC/P90 TUTTI AL NEODIMIO, COIL TAP A MANICO E PONTE, TELECASTER MOD. E SUPER TREBLE BLEED

 LE FOTOGRAFIE DEL BATTIPENNA SONO PUBBLICATE IN FONDO ALL'ARTICOLO

 Battipenna artigianale precablato, su placca Strat 3 ply NERA.

 Le configurazioni di pickup possibili sono undici.

 CONTROLLI:

 - VOLUME (A500K, Alpha), dotato di treble bleed dinamica (versione ASAR): il suono rimane esattamente lo stesso ad ogni livello di volume, assolutamente uguale a quello ottenuto quando la manopola del volume viene mantenuta al livello massimo (10). Anche se la manopola è impostata solo a 1 o meno! Cambia solo il volume, non il tono ... come dovrebbe fare qualsiasi treble bleed mod. degna di questo nome (il fatidico risultato è stato ottenuto aggiungendo un altro componente, oltre al solito condensatore e resistenza).

 - MANOPOLA DEL TONO (500KA push-pull, con condensatore da 22 nF/100V MKP, agisce su tutti i pickup).  Con la manopola sollevata, le bobine dei pickup P90 al manico e al ponte vengono attivate completamente (modalità Full Coil), per sonorità molto potenti e caratterizzate da una grande presenza di frequenze medio-basse, tali da competere con i migliori humbucker mantenedo l'incisività e la risposta al tocco tipiche dei pickup a bobina singola. Se la manopola viene tenuta abbassata, le bobine dei pickup al manico e ponte vengono tenute in modalità Coil Tap, per timbriche comunque da P90 ma non troppo distanti da quella dello Strat single coil in posizione centrale e dalle sonorità tipicamente Strat in generale.

 La dinamica e la naturalezza dei suoni sono sempre ai massimi livelli, grazie alle impareggiabili caratteristiche dei magneti al neodimio, come delle altre terre rare in genere.

 - Selettore pickup a cinque vie;

  - Switch a levetta ON/ON posto vicino alla manopola del volume. (Telecaster mod.): spostando la levetta verso il manico esclude il pickup centrale connettendo, contemporaneamente, il pickup al manico in parallelo con quello al ponte (indipendentemente dal fatto che quest’ultimo sia coil tappato o no), a condizione che il selettore 5 way si trovi in 2°,3° o 4° posizione.

 Tutti i pickup sono stati assemblati e avvolti a mano con filo AWG42 (Il pickup al manico è RWRP rispetto agli altri due). Quindi sono stati cerati con bagno in miscela di paraffina e cera d'api, per evitare l'insorgere di qualsiasi problema di microfonicità (squeal). SONO TUTTI DOTATI DI MAGNETI AL NEODIMIO.

 Resistenze in continua: P90 AL MANICO 6,6 Kohm coil tappato / 10,2 Kohm in Full Coil; STRAT SINGLE COIL CENTRALE 6,5 Kohm; P90 AL PONTE 7,2 Kohm coil tappato / 12,4 Kohm in modalità Full Coil.

 Tutti i pickup hanno le bobine completamente schermate da un rivestimento in foglio di alluminio (dello stesso tipo usato per schermare il retro del battipenna), per una efficace riduzione dei disturbi captati. I risultati ottimali si ottengono se anche il vano del corpo chitarra viene opportunamente schermato. I pickup sono forniti di cavetti coassiali professionali. Il retro del battipenna è schermato con un foglio di alluminio che ne ricopre tutta la superficie (vedere foto allegate).

  L'elettronica è comunque di tipo passivo, quindi non necessita di alcuna batteria per il funzionamento.

ANCHE QUESTO BATTIPENNA E' IN VENDITA SU EBAY E SU MERCATINO MUSICALE.

                                                        INDICE DEGLI ARTICOLI:

https://www.blogger.com/blogger.g?blogID=3741545381098661022#allposts

AlterSonusAudioResearch / ASAR amplification - CASSINO (FR)

CONTATTI: asar.amplification@gmail.com   altersonus@gmail.com

    PER ILNUMERO DI TELEFONO PREGO CONTATTARMI VIA EMAIL

https://www.youtube.com/watch?v=jYJGqKXtUBAhttps://www.youtube.com/watch?v=jYJGqKXtUBA

ND-40 HANDMADE LOADED SSS PEARL WHITE NEODYMIUM PICKGUARD WITH COIL TAP ON NECK & BRIDGE PICKUPS AND ASAR TREBLE BLEED

                                                                          ENGLISH

 DEMO VIDEOS:   https://www.youtube.com/watch?v=-XPu0om200U

                                https://www.youtube.com/watch?v=QzSVw1jf4Qg


                                https://www.youtube.com/watch?v=CWurACoK_r4&t=23s


                                https://www.youtube.com/watch?v=_pQbqgDeBl4&t=28s

                                         MORE PHOTOS AT THE FUND OF ARTICLE...

Custom loaded Strat pickguard, with 3-ply Pearl White plate. Closed covers.

Possible pickup configurations permitted are 11.

CONTROLS:

- VOLUME (A500K, ALPHA), equipped with dynamic treble bleed (ASAR version): the sound remains exactly the same at every volume level, absolutely equal as that obtained when the volume knob is held at the maximum level (10). Even if the knob is set just to 1 or less! It only changes the volume, not the tone ... like any treble bleed mod worthy of this name should do (this result was obtained by adding a more component, in addition to the usual capacitor and resistor).

- FIRST TONE POT (A500K push-pull, with a 22nF MKP capacitor: works with neck and middle pickups); By pulling this knob up, the neck and the bridge pickup are switched in "Full Coil" mode. With the knob raised, the whole neck and bridge coils are activated, for a very powerful sound and characterized by a greater presence of medium-low frequencies.

- SECOND TONE KNOB (A500K, with a 22nF MKP capacitor). Works with the bridge pickup;

- 5-way switch (pickup selector);

- ON/ON toggle switch, placed near to the volume knob (Telecaster mod.): Moving the lever towards the neck, excludes the middle pickup connecting, at the same time, the bridge pickup in parallel with the neck pickup (irrespective of  these pickups are in coil tapped mode or not), provided that the 5 way selector is in 2nd, 3rd, or 4th position.

 All the pickups have been assembled and wound by hand (scattered) with AWG42 wire (the neck pickup is RWRP compared to the other two). Then they were waxed with a mixture of paraffin and beeswax, to avoid the occurrence of any problem of microphony (squeal). ALL ARE EQUIPPED WITH NEODYMIUM MAGNETS.

Pickup coil resistances: NECK Coil Tap 6 Kohm / Full Coil 10 Kohm; MIDDLE 6 Kohm; BRIDGE Coil Tap 6.5 Kohm / Full Coil 11.4 Kohm.

All the pickups have the coils completely shielded by an aluminum foil coating (of the same type used to screen the rear of the pickguard), for an effective reduction of the picked up disturbances. Everyone are equipped with professional coaxial cables. The back of the pickguard is shielded with an aluminum sheet covering the whole surface (see attached pics).

NO BATTERY NEEDED.

THIS PICKGUARD IS SOLD ON EBAY

                                                                     ITALIANO

ND-40 BATTIPENNA PICKGUARD PEARL WHITE SSS CON PICKUP AL NEODIMIO, COIL TAP A MANICO E PONTE E SUPER TREBLE BLEED

 VIDEO DIMOSTRATIVI:

                  https://www.youtube.com/watch?v=-XPu0om200U

                  https://www.youtube.com/watch?v=QzSVw1jf4Qg


                  https://www.youtube.com/watch?v=CWurACoK_r4&t=23s



                  https://www.youtube.com/watch?v=_pQbqgDeBl4&t=28s

Battipenna artigianale precablato, su placca Strat 3 ply BIANCO MADREPERLA. Cover chiuse.

Le configurazioni di pickup possibili sono undici.

CONTROLLI:

- VOLUME (A500K, Alpha), dotato di treble bleed dinamica (versione ASAR): il suono rimane esattamente lo stesso ad ogni livello di volume, assolutamente uguale a quello ottenuto quando la manopola del volume viene mantenuta al livello massimo (10). Anche se la manopola è impostata solo a 1 o meno! Cambia solo il volume, non il tono ... come dovrebbe fare qualsiasi treble bleed mod. degna di questo nome (il fatidico risultato è stato ottenuto aggiungendo un altro componente, oltre al solito condensatore e resistenza).

- PRIMA MANOPOLA DEL TONO (500KA push-pull, con condensatore da 22 nF/100V MKP, agisce sul pickup al manico e su quello centrale).  Con la manopola sollevata, le bobine dei pickup al manico e ponte vengono attivate completamente (modalità Full Coil), per sonorità molto potenti e caratterizzate da una maggiore presenza di frequenze medio-basse. La particolare combinazione della maggiore quantità di filo attivata con la intrinseca potenza dei magneti al neodimio, unitamente ad espansioni polari dalla geometria particolare, fanno sì che i pickup al manico e al ponte costituiscano alternative più che valide ai classici humbucker, con magneti in AlNiCo o ceramici che siano. Se la manopola viene tenuta abbassata, le bobine dei pickup al manico e ponte vengono tenute in modalità Coil Tap, rendendoli equilibrati, sia come livello del segnale che come timbro, al pickup centrale, per un assetto classicamente Strat SSS... anche se dalle prestazioni difficilmente equiparabili, almeno rispetto ai prodotti di serie.

- Selettore pickup a cinque vie;

- Switch a levetta ON/ON posto vicino alla manopola del volume. (Telecaster mod.): spostando la levetta verso il manico esclude il pickup centrale connettendo, contemporaneamente, il pickup al manico in parallelo con quello al ponte (indipendentemente dal fatto che quest’ultimo sia coil tappato o no), a condizione che il selettore 5 way si trovi in 2°,3° o 4° posizione.

Tutti i pickup sono stati assemblati e avvolti a mano con filo AWG42 (Il pickup al manico è RWRP rispetto agli altri due). Quindi sono stati cerati con bagno in miscela di paraffina e cera d'api, per evitare l'insorgere di qualsiasi problema di microfonicità (squeal). SONO TUTTI DOTATI DI MAGNETI AL NEODIMIO.

Resistenze in continua: MANICO 6 Kohm coil tappato/ 10 Kohm in Full Coil; CENTRALE 6 Kohm; PONTE 6,5 Kohm coil tappato/ 11,4 Kohm in modalità Full Coil.

 Tutti i pickup hanno le bobine completamente schermate da un rivestimento in foglio di alluminio (dello stesso tipo usato per schermare il retro del battipenna), per una efficace riduzione dei disturbi captati. I risultati ottimali si ottengono se anche il vano del corpo chitarra viene opportunamente schermato. I pickup sono forniti di cavetti coassiali professionali. Il retro del battipenna è schermato con un foglio di alluminio che ne ricopre tutta la superficie (vedere foto allegate).

L'elettronica è comunque di tipo passivo, quindi non necessita di alcuna batteria per il funzionamento.

IL BATTIPENNA E' IN VENDITA SU EBAY
